Rohrbruch orten in Berlin & Brandenburg

Anzeichen für einen Rohrbruch im Erdreich

Ein einzelnes Anzeichen ist selten beweisend. Kommen zwei zusammen, ist der Verdacht begründet.

• Der Wasserzähler läuft, obwohl alle Entnahmestellen geschlossen sind. Notieren Sie den Stand zweimal, am besten über Nacht.
• Die Hausanschlussleitung verliert Druck: Beim Abdrücken mit dem Manometer fällt der Druck ab, ohne dass irgendwo Wasser entnommen wird.
• Eine Stelle im Rasen bleibt dauerhaft nass oder wächst auffällig dunkelgrün und schneller als die Fläche ringsum.
• Pflaster sackt ab, einzelne Steine kippen, in der Einfahrt bildet sich eine Mulde, weil das Bettungsmaterial ausgespült wird.
• Im Keller steht Wasser oder die Wand ist feucht, ohne erkennbare Quelle im Haus: Die undichte Zuleitung gibt Wasser ab, das entlang der Trasse zur Kellerwand läuft.
• Im Winter taut an einer Stelle der Schnee weg oder der Boden friert dort nicht durch, weil ständig Wasser nachströmt.

Wie sich eine Bruchstelle im Erdreich eingrenzen lässt

Im Boden steht kein Messgerät direkt am Rohr. Jedes Verfahren arbeitet über ein Signal, das aus der Tiefe an die Oberfläche kommt. Was davon ankommt, bestimmen Werkstoff, Durchmesser, Betriebsdruck und Verlegetiefe.

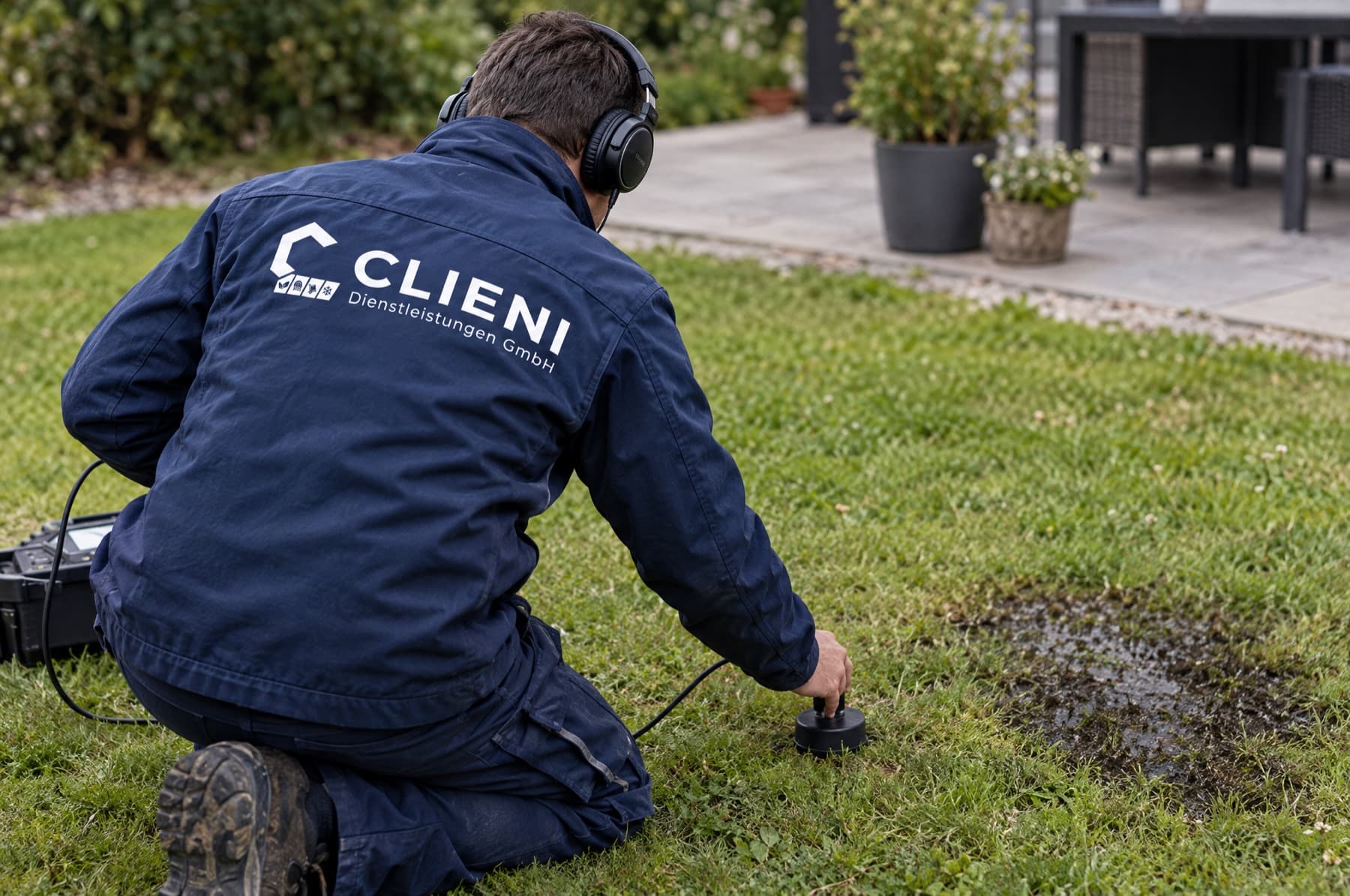

Bei einer Leitung unter Druck beginnt die Suche elektroakustisch. Austretendes Wasser erzeugt ein gleichmäßiges Fließgeräusch, das als Körperschall über die Rohrwandung wandert und durch das Erdreich nach oben abstrahlt. Mit dem Bodenmikrofon hören wir die Trasse Punkt für Punkt ab; wo der Pegel am höchsten ist, liegt die Austrittsstelle am nächsten.

Der Korrelator geht einen Schritt weiter. An zwei Kontaktpunkten, etwa am Hausanschluss und an einer Armatur, sitzen Sensoren. Das Gerät vergleicht die Laufzeit desselben Geräuschs und rechnet aus der Zeitdifferenz die Entfernung zur Quelle. Rohrmaterial, Durchmesser und Länge müssen bekannt sein, weil Schall in Guss schneller läuft als in Kunststoff.

Ist die Leitung drucklos oder akustisch stumm, arbeiten wir mit Tracergas 95/5, auch Formiergas genannt, aus 95 Prozent Stickstoff und 5 Prozent Wasserstoff. Die entleerte Leitung wird damit befüllt. Wasserstoff findet als kleinstes Molekül jede Undichtigkeit, steigt durch Erdreich und Fugen auf und wird oben mit dem Gasspürgerät angezeigt.

• Trassenortung mit Sonde: Vor jeder Messung markieren wir Verlauf und Tiefe an der Oberfläche. Ohne das misst die Akustik neben dem Rohr.
• Feuchtemessung: grenzt den durchnässten Bereich ein und trennt Grundwasser von einem echten Rohrschaden.
• Druckprobe mit Manometer: belegt die Undichtigkeit und zeigt über den Druckverlauf die ungefähre Größe des Austritts.

Warum Kunststoffleitungen akustisch schwieriger sind

Ob die Akustik trägt, hängt am Werkstoff. Guss und Stahl sind steif und leiten Körperschall weit: Das Fließgeräusch ist dort oft über etliche Meter abzuhören. Rohre aus PE oder PVC dämpfen stark, weil die elastische Wandung die höheren Frequenzanteile schluckt.

Dazu kommen die Bedingungen ringsum: Je tiefer die Leitung liegt, desto mehr Erdreich schwächt den Schall ab. Lockerer Sand dämpft stärker als verdichteter Untergrund, und niedriger Betriebsdruck erzeugt ein leiseres Austrittsgeräusch.

Für die Verfahrenswahl heißt das: Bei metallischen Leitungen beginnen wir akustisch und kommen damit meist zum Ziel. Bei Kunststoff setzen wir die Kontaktpunkte enger, messen in ruhigen Stunden und wechseln früher zum Tracergas. Oft ist die Kombination der saubere Weg: akustisch grob eingrenzen, mit Gas den Punkt bestätigen.

Ablauf: vom Verdacht bis zur wiederhergestellten Oberfläche

Nach der Ortung: eine Grube statt eines Suchgrabens

Der Nutzen einer Ortung zeigt sich erst beim Graben. Wer ohne Messung anfängt, legt die Leitung über ihre ganze Länge frei und hofft, den Schaden dabei zu finden. Über Rasen, Beet und Einfahrt hinweg entfällt der größte Teil des Aufwands danach auf das Wiederherstellen. Mit einem ermittelten Punkt genügt eine Grube.

Bei uns hört die Leistung nicht mit dem Kreuz auf dem Pflaster auf. Freilegen, Reparatur, Verfüllen und Wiederherstellung der Oberfläche laufen im eigenen Haus, mit eigener Technik aus dem Tiefbau. Sie brauchen danach keinen zweiten Betrieb.

Ob eine Reparatur genügt oder der Abschnitt erneuert wird, entscheidet der Zustand des Rohrs. Bei durchgehend korrodiertem Stahl ist die Erneuerung wirtschaftlicher, als in kurzen Abständen erneut zu graben. Die Einschätzung bekommen Sie mit Befund und Bildern.

Welche Seite passt zu Ihrem Fall

Drei Fragestellungen werden oft verwechselt, brauchen aber unterschiedliche Technik.

• Bei Abwasser- und Grundleitungen bringt eine Druckprobe nichts, weil kein Betriebsdruck anliegt. Dafür ist die Rohrortung mit Kamera und Sonde der richtige Weg.
